REST API

Система предоставляет REST API для автоматизации основных задач - получения и изменения диаграмм, управления элементами архитектуры. API работает по протоколу HTTP с сериализацией JSON.

Ограничения облачной версии

В облачной версии действуют ограничения на использование API по скорости и размеру запросов.

Авторизация

Получение ключа API

Для получения ключа API выполните следующие шаги:

Перейдите в раздел "Команда"
Откройте вкладку "Настройки команды"
Нажмите "Сгенерировать ключ"

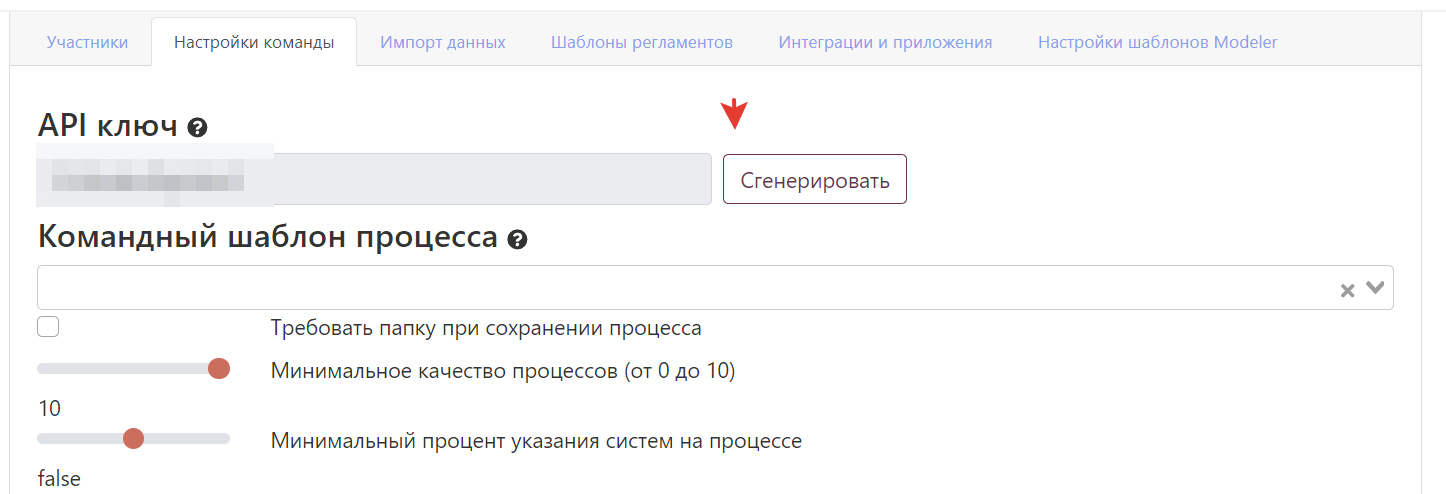

Генерация API ключа

Использование ключа

Параметр	Значение	Описание
Заголовок	`X-Api-Key`	Добавляйте ко всем API запросам
Права	Администратор команды	Действия выполняются от имени администратора
Безопасность	Конфиденциально	Не передавайте ключ третьим лицам

Ограничения облачной версии

Лимиты по умолчанию

Параметр	Значение	Описание
Скорость запросов	5 запросов/минуту	Проверяйте заголовок `X-Rate-Limit-Remaining`
Размер запроса	10 МБ	Максимальный размер одного запроса
Диаграмм за запрос	20 штук	Для методов загрузки диаграмм

Превышение лимитов

При достижении квоты:

{
    "timestamp": "2022-06-28T12:03:03.438+00:00",
    "status": 429,
    "error": "Too Many Requests",
    "message": "You have exhausted your API Request Quota",
    "path": "/public-api/v1/upload-diagrams"
}

Заголовки ответа:

X-Rate-Limit-Remaining - оставшиеся запросы
X-Rate-Limit-Retry-After-Seconds - время ожидания до следующей попытки

Блокировка аккаунта

При превышении лимита более 3 раз за 24 часа учетная запись будет заблокирована. Обратитесь в поддержку для разблокировки.

Загрузка диаграмм

Основной метод

Путь: POST /public-api/v1/upload-diagrams

Структура запроса

[
    {
        "id": "Meeting Scheduling:1:1123",
        "xml": "<?xml version=\"1.0\" encoding=\"UTF-8\"?>...",
        "name": "Meetings",
        "source": "CamundaMeetingsBackend"
    }
]

Параметры запроса

Поле	Тип	Обязательное	Описание
id	`string`	✅	Внешний идентификатор процесса
xml	`string`	✅	XML тело диаграммы (экранированное)
name	`string`	✅	Имя процесса (важно для обновлений)
source	`string`	✅	Источник версии для истории

Структура ответа

{
    "errors": {
        "emptyName": [],
        "emptyDefinition": [],
        "notXml": []
    },
    "createdDiagrams": [],
    "updatedDiagrams": [
        {
            "stormDiagramId": "94d2e63f-f84a-40d4-b4a3-592b0cc7c7d9",
            "sourceDiagramId": "rhsrthsrth"
        }
    ]
}

Важные особенности

Максимум 20 диаграмм в одном запросе
Поле name критично - не изменяйте в Storm для обновлений
Версионность - диаграммы с одинаковым ID обновляются по порядку
История версий - можно загружать разные версии в одном запросе

Пример shell-скрипта для Camunda

Автоматизация для Camunda

Используйте этот скрипт для автоматического обновления диаграмм после деплоя:

#!/bin/bash
# Сбор BPMN файлов и отправка в StormBPMN
files=($(ls ./src/main/resources/bpmn/*.bpmn))
size=${#files[@]}
echo '[' > temp.json
counter=1

echo "Начинаем обработку файлов..."
for file in ${files[*]}; do
  id="$(grep -Po '(?<=<bpmn:process\sid=")[^"]+' $file)"
  content="$(cat $file | sed 's/"/\\"/g;')"
  name="$(basename $file .bpmn)"
  echo '{"id":"'$id'","xml":"'$content'", "name": "'$name'", "source": "app"}' >> temp.json

  # Запятые между объектами (не в конце списка)
  if ((counter % 20)) && ((size != counter)) ; then
    echo ',' >> temp.json
  fi

  # Отправка пакета по 20 диаграмм
  if ! ((counter % 20)); then
    echo ']' >> temp.json
    curl -X POST -H "X-Api-Key: API-KEY" -H "Content-Type: application/json" \
         -d @temp.json stormbpmn.com/public-api/v1/upload-diagrams -i
    rm temp.json
    echo '[' > temp.json
  fi

  ((counter=counter+1))

  # Соблюдение лимита скорости
  if ((counter > 100)); then
    sleep 60
  fi
done

# Отправка оставшихся диаграмм
echo ']' >> temp.json
curl -X POST -H "X-Api-Key: API_KEY" -H "Content-Type: application/json" \
     -d @temp.json stormbpmn.com/public-api/v1/upload-diagrams -i
rm temp.json

Управление элементами архитектуры

Загрузка и обновление

Путь: POST /public-api/v1/assets

Структура запроса

[
    {
        "id": null,
        "externalId": null,
        "name": "B2C USER",
        "description": "",
        "externalUrl": null,
        "type": "CLIENT",
        "status": "NEW"
    }
]

Параметры запроса

Поле	Тип	Обязательное	Описание
id	`number`	📎	ID элемента в системе
externalId	`string`	📎	ID элемента во внешней системе
name	`string`	✅	Название элемента
description	`string`	📄	HTML описание (unescaped)
externalUrl	`string`	📄	Ссылка с плейсхолдерами
type	`enum`	📄	Тип элемента архитектуры
status	`enum`	📄	Статус элемента

Типы элементов архитектуры

Значение	Описание
`UNSPECIFIED`	Не определено (по умолчанию)
`DOCUMENT`	Документ
`SYSTEM`	Система
`COMMUNICATION`	Коммуникация
`CLIENT`	Клиент
`ENTITY`	Сущность
`ACTION`	Действие
`OTHER`	Прочее

Статусы элементов

Значение	Описание
`NEW`	Новый
`TRIAL`	Тестирование
`PRODUCTION`	Продакшн
`DECOMMISSIONING`	Вывод из эксплуатации
`ARCHIVE`	Архив

Логика обновления

Условие	Действие
Только externalId	Обновление по внешнему ID
Только id	Обновление по внутреннему ID
И id, и externalId	Обновление по внутреннему ID
Ни id, ни externalId	Создание нового элемента

Получение списка диаграмм

Основной метод

Путь: GET /public-api/v1/get-diagram-list

Query-параметры

Параметр	Тип	Обязательный	Описание
page	`number`	✅	Номер страницы (с 0)

Структура ответа

{
    "totalElements": 223,
    "page": 0,
    "size": 20,
    "returnDiagrams": [
        {
            "id": "6b547a8f-a78f-4375-b39e-59c4afd9388e",
            "name": "Draft",
            "status": "NEW",
            "versionNumber": 3,
            "updatedBy": "kotov@bpmn2.ru",
            "teamName": "Мои кредиты",
            "type": "BCM",
            "public": true,
            "createdOn": "2024-05-02T17:19:41.459888",
            "updatedOn": "2024-05-02T17:28:07.695362"
        }
    ]
}

Права доступа

Список диаграмм зависит от прав администратора команды на диаграммы.

Получение диаграммы по ID

Основной метод

Путь: GET /public-api/v1/get-diagram-by-id

Query-параметры

Параметр	Тип	Обязательный	Описание
diagramId	`UUID`	✅	Уникальный идентификатор диаграммы

Ключевые поля ответа

Поле	Тип	Описание
id	`UUID`	Идентификатор диаграммы
name	`string`	Название диаграммы
body	`string`	XML содержимое диаграммы
versionNumber	`number`	Номер версии
status	`string`	Статус диаграммы
type	`string`	Тип диаграммы

Изменения контракта

Контракт API может измениться. Используйте tolerant reader для получения нужных полей (обычно это поле body).

Параметр	Тип	Описание
diagramId	`UUID`	Идентификатор диаграммы
elementId	`string`	Идентификатор элемента

Структура запроса

{
    "description": "Подробное описание элемента",
    "duration": 3600,
    "externalLink": "https://wiki.company.com/process"
}

Параметры запроса

Поле	Тип	Описание
description	`string`	HTML описание (экранированное)
duration	`number`	Длительность в секундах
externalLink	`string`	Внешняя ссылка

Параметр	Тип	Обязательный	Описание
userEmail	`string`	✅	Email участника команды
status	`enum`	📄	Статус согласования
isApprover	`boolean`	📄	Признак согласующего

Статусы согласований

Значение	Описание
`PENDING`	Ожидает согласования
`ACCEPTED`	Принято
`DECLINED`	Отклонено
`COMPLETED`	Завершено

Структура ответа

{
    "content": [
        {
            "id": "867bc39c-9145-4eb5-b59f-00545a6a9a3f",
            "approverEmail": "user@company.com",
            "diagramId": "fbeb4c64-e172-4e09-9fa1-6e509a11ffde",
            "diagramName": "Работа с подрядчиком",
            "status": "PENDING",
            "createdOn": "2025-01-23T17:44:27.323817",
            "diagramVersion": "11"
        }
    ],
    "totalElements": 1,
    "totalPages": 1,
    "size": 20,
    "number": 0
}

Лучшие практики

Оптимизация запросов

Рекомендация	Описание
Пакетная обработка	Отправляйте до 20 диаграмм за раз
Соблюдение лимитов	Мониторьте заголовки rate limit
Retry логика	Реализуйте повторные попытки с backoff
Логирование	Сохраняйте ID запросов для отладки

Безопасность

Аспект	Рекомендация
API ключи	Храните в переменных окружения
HTTPS	Используйте только защищенные соединения
Права доступа	Ограничивайте права API ключей
Ротация	Регулярно обновляйте ключи

Мониторинг

Отслеживайте лимиты через заголовки ответов
Логируйте ошибки для анализа проблем
Мониторьте время ответа API
Анализируйте использование квот

Интеграция с CI/CD

Интегрируйте API в пайплайны развертывания для автоматического обновления диаграмм после изменений в коде.
