Production-Ready установка

Около 7 мин

Production-Ready установка

Для полноценной промышленной эксплуатации необходимо настроить дополнительные компоненты и обеспечить высокий уровень безопасности, производительности и отказоустойчивости.

Обязательные компоненты для продакшена

Минимальная установка из Быстрого старта не подходит для работы с реальными пользователями. Обязательно настройте все компоненты из этого документа.

Чек-лист production-ready установки

Обязательные компоненты

SSL/HTTPS - балансировщик с SSL терминацией
S3-хранилище - для файлов и документов
Мониторинг - Prometheus + Grafana или альтернатива (Glaber, Zabbix и др.)
Резервное копирование - автоматические бэкапы БД
Безопасность - хардендинг настроек
Почтовый сервис - для уведомлений
SIEM-логирование - сбор событий безопасности

Дополнительные компоненты

Redis - для совместного редактирования диаграмм (обязателен при multi-instance)
PlantUML сервер - генерация UML-диаграмм
Gotenberg - конвертация в PDF
Балансировка нагрузки - для высокой доступности
Масштабирование - несколько экземпляров приложения

В некоторых ситуациях, например при явном требовании 1 процесса в контейнере (PID 1), может потребоваться разделить контейнеры по их ролям. Передайте ENV переменную CONTAINER_ROLE (возможные значения FRONT, BACK, FULLSTACK).

FRONT: запустится nginx со статикой.
BACK: запустится java как API-сервер.
FULLSTACK: запустится supervisord, который запустит nginx и java

Настройка балансировщика и SSL

Рекомендуемое решение: Nginx

StormBPMN ноды являются stateless, что позволяет легко масштабировать систему через балансировщик нагрузки.

При использовании нескольких экземпляров

Если развернуто несколько нод StormBPMN, для совместного редактирования диаграмм необходим Redis — он обеспечивает синхронизацию сессий и pub/sub между нодами. См. раздел Redis.

Основные задачи балансировщика:

SSL терминация - расшифровка HTTPS трафика
WebSocket proxy - проксирование WebSocket-соединений для совместного редактирования
Отказоустойчивость - переключение между нодами
Масштабирование - распределение нагрузки
Кэширование - статических ресурсов

Конфигурация Nginx

Конфигурация для высокой доступности:


upstream stormbpmn {
    server 10.0.0.3:8081 weight=5 max_conns=500;
    server 10.0.0.4:8081 weight=5 max_conns=500;
}

server {
    listen 443 ssl http2;
    server_name stormbpmn.company.com;

    ssl_certificate /etc/ssl/certs/stormbpmn.crt;
    ssl_certificate_key /etc/ssl/private/stormbpmn.key;

    # Максимальный размер тела запроса — 50 MB
    client_max_body_size 50M;

    # Максимальный размер заголовков (и буфера для заголовков)
    large_client_header_buffers 8 32k;

    location / {
        proxy_pass http://stormbpmn;
        proxy_set_header Host $host;
        proxy_set_header X-Real-IP $remote_addr;
        proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
        proxy_set_header X-Forwarded-Proto $scheme;
    }

    # WebSocket proxy для совместного редактирования (STOMP over WebSocket)
    location /ws {
        proxy_pass http://stormbpmn;
        proxy_http_version 1.1;
        proxy_set_header Upgrade $http_upgrade;
        proxy_set_header Connection "upgrade";
        proxy_set_header Host $host;
        proxy_set_header X-Real-IP $remote_addr;
        proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
        proxy_set_header X-Forwarded-Proto $scheme;
        proxy_read_timeout 86400s;
        proxy_send_timeout 86400s;
    }
}

Обратите внимание на размер тела, размер заголовков и WebSocket proxy для /ws.

Конфигурация выше является примерной и может потребовать уточнения в конкретной инфраструктуре тем, кто понимает как конкретная инфраструктура устроена.

Дополнительная информация

Подробное руководство по настройке SSL в Nginx: Securing HTTP Traffic to Upstream Serversopen in new window.

S3-хранилище для файлов

Что хранится в S3:

Изображения бизнес-процессов - схемы и диаграммы
Аватары пользователей - профильные изображения
Шаблоны документов - для генерации отчетов
Вложения - файлы, прикрепленные к процессам

Рекомендуемое решение: MinIO

Инфо

Если вы пользовались скриптом для быстрого старта, то MinIO уже успешно развернут и подключен к системе.

Установка MinIO

# Запуск MinIO в Docker
docker run -d \
  -p 9000:9000 \
  -p 9001:9001 \
  --name minio \
  -v /mnt/data:/data \
  -e "MINIO_ROOT_USER=stormbpmn-s3-user" \
  -e "MINIO_ROOT_PASSWORD=stormbpmn-s3-password" \
  quay.io/minio/minio server /data --console-address ":9001"

Создание дефолтного бакета

curl -fO https://dl.min.io/client/mc/release/linux-amd64/mc
chmod +x mc
mv mc /usr/local/bin/
mc alias set minio http://localhost:9000 "stormbpmn-s3-user" "stormbpmn-s3-password"
mc mb minio/storm-uploads

Настройка переменных окружения

Переменная	Описание	Пример значения
S3_ENDPOINT	URL хранилища	`http://192.168.0.4:9000`
S3_ACCESS_KEY	Ключ доступа	`stormbpmn-s3-user`
S3_SECRET_KEY	Секретный ключ	`stormbpmn-s3-password`
S3_BUCKET_UPLOADS	Бакет по умолчанию	`storm-uploads`
S3_BUCKET_USERS	Бакет для пользователей	`storm-users`
S3_BUCKET_IMPORTS	Бакет для импортов	`storm-imports`
S3_SINGLE_USERS_BUCKET	Режим единого бакета для пользователей	`true`

При использовании другого S3-хранилища, совместимого с AWS SDK v2, может также понадобиться:

Установить переменную S3_REGION, соответствующую конфигурации вашего хранилища
Установить переменную S3_VIRTUAL_HOST=true для vHosted типа адресации (по умолчанию false для Path-Style)

Единый пользовательский бакет

Для свежей установки рекомендуем использовать S3_SINGLE_USERS_BUCKET=true.
Если у вас уже установлен Storm и подключен к S3-хранилищу, в котором каждый пользователь имеет свой бакет (вида user123), вы можете смигрировать их в единый бакет (например, storm-users), указать его в переменной S3_BUCKET_USERS и переключить режим работы на S3_SINGLE_USERS_BUCKET=true. В таком случае путь до пользовательских файлов будет выглядеть как s3://storm-users/user123/...

Проверка работоспособности

После настройки при сохранении диаграмм должны отображаться их миниатюры в карточном представлении.

Документация MinIO

Полное руководство по установке: MinIO Documentationopen in new window

Redis: совместное редактирование диаграмм

Redis используется для функции совместного редактирования диаграмм в реальном времени. Он обеспечивает:

Pub/Sub - доставка сообщений между экземплярами приложения (курсоры, изменения XML, присутствие)
Хранение сессий - информация о текущих участниках совместного редактирования

Когда нужен Redis?

Один экземпляр StormBPMN — Redis не требуется. Данные хранятся в памяти приложения (InMemory-режим)
Несколько экземпляров (multi-instance / HA) — Redis обязателен для синхронизации между нодами

Установка

# Запуск Redis в Docker
docker run -d \
  -p 6379:6379 \
  --name redis \
  redis:7-alpine

Для production рекомендуется задать пароль:

docker run -d \
  -p 6379:6379 \
  --name redis \
  redis:7-alpine \
  redis-server --requirepass your-secure-password

Настройка переменных окружения

Переменная	Описание	Пример значения	Обязательно
REDIS_ENABLED	Включение Redis	`true`	Для multi-instance
REDIS_HOST	Хост Redis	`192.168.0.7`	При REDIS_ENABLED=true
REDIS_PORT	Порт Redis	`6379`	При REDIS_ENABLED=true
REDIS_PASSWORD	Пароль Redis	`your-password`	Если задан на сервере
REDIS_DATABASE	Номер базы данных Redis	`0`	Опционально (по умолч. 0)
REDIS_TIMEOUT	Таймаут подключения	`1000ms`	Опционально

Проверка работоспособности

После настройки откройте одну диаграмму в двух вкладках браузера — вы должны видеть аватары других участников на холсте и синхронизацию изменений в реальном времени.

Настройка балансировщика для WebSocket

Совместное редактирование использует WebSocket (STOMP over SockJS) через путь /ws. Убедитесь, что балансировщик проксирует WebSocket-соединения. Пример конфигурации приведен в разделе выше.

Sticky Sessions

При использовании нескольких нод за балансировщиком WebSocket-соединения должны поддерживать sticky sessions (привязку к ноде) — иначе SockJS fallback может не работать корректно.

PlantUML сервер (опционально)

Обеспечивает генерацию UML-диаграмм в интерфейсе приложения.

Инфо

Если вы пользовались скриптом для быстрого старта, то PlantUML уже успешно развернут и подключен к системе.

Установка

# Запуск PlantUML сервера
docker run -d \
  -p 8090:8080 \
  --name plantuml \
  plantuml/plantuml-server:jetty

Настройка

Переменная	Описание	Пример значения
PLANTUML_SERVER	URL сервера PlantUML	`http://192.168.0.5:8090/`

Сервис конвертации документов

Обеспечивает конвертацию HTML в PDF и другие форматы документов.

Инфо

Если вы пользовались скриптом для быстрого старта, то Gotenberg уже успешно развернут и подключен к системе.

Установка Gotenberg

# Запуск Gotenberg
docker run -d \
  -p 3001:3000 \
  --name gotenberg \
  gotenberg/gotenberg:8

Настройка

Переменная	Описание	Пример значения
GOTENBERG_URL	URL сервиса конвертации	`http://192.168.0.5:3001`

Дополнительная настройка для сложных сетевых конфигураций

Если используются балансировщики или сложная SSL конфигурация, может потребоваться указать прямой адрес контейнера:

В административном интерфейсе:

gotenbergOverrideBaseUrl - прямой адрес: http://corp.storm.internal

Настройка почтовых уведомлений

Выбор провайдера почты

Вариант	Когда использовать	Сложность настройки
ListMonk	Нужны красивые письма, есть ресурсы на их создание	⭐⭐⭐
Простой SMTP	Нужна базовая функциональность	⭐

Обязательно укажите это значение в административной панели, чтобы в письмах формировались правильные URL. Эту настройку необхожимо указать для любых провайдеров:

Параметр	Описание	Пример
baseUrl	Базовый URL для ссылок в письмах	`https://stormbpmn.company.com`

Вариант 1: ListMonk (красивые письма)

Установка ListMonk

# Скачивание конфигурации
 curl -LO https://github.com/knadh/listmonk/raw/master/docker-compose.yml

# Запуск (при необходимости измените порты в docker-compose.yml)
docker compose up -d

Настройка ListMonk

Откройте панель администратора: http://localhost:9000
Создайте супер-пользователя и войдите в систему

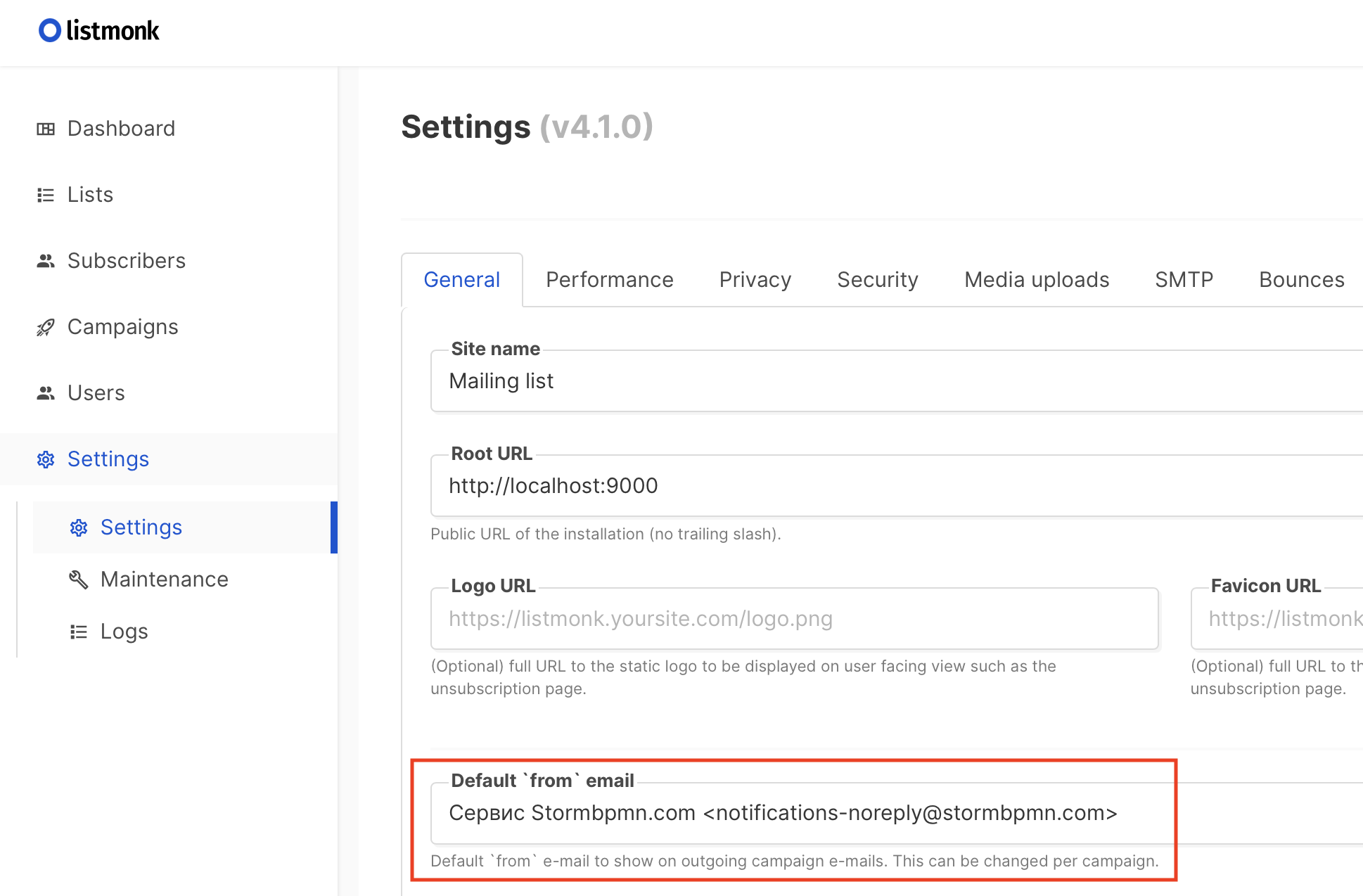

Настройте общие параметры (Settings → General):
- Укажите email по умолчанию для отправки

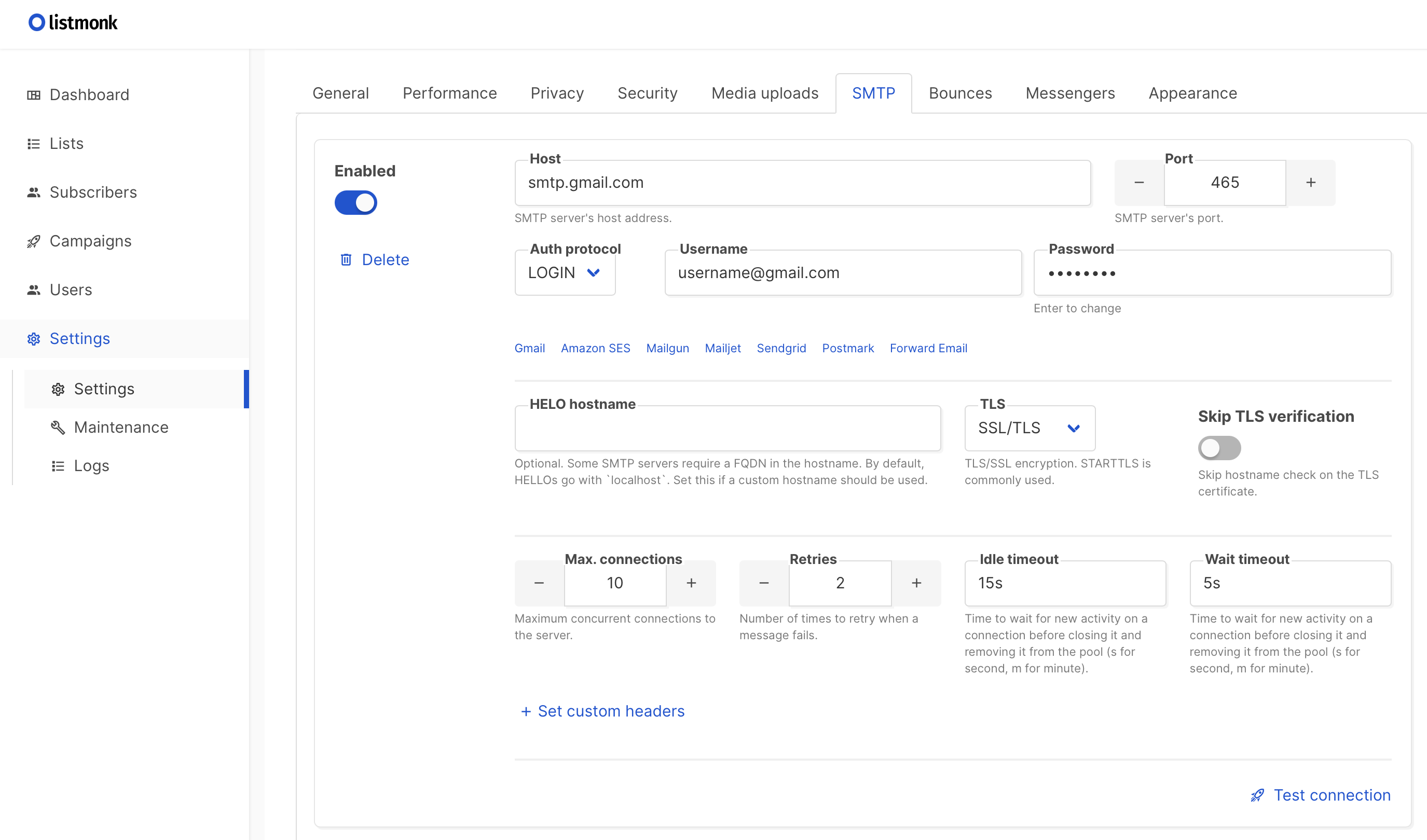

Настройте SMTP (Settings → SMTP):
- Указать параметры корпоративного SMTP сервера
- Протестировать соединение

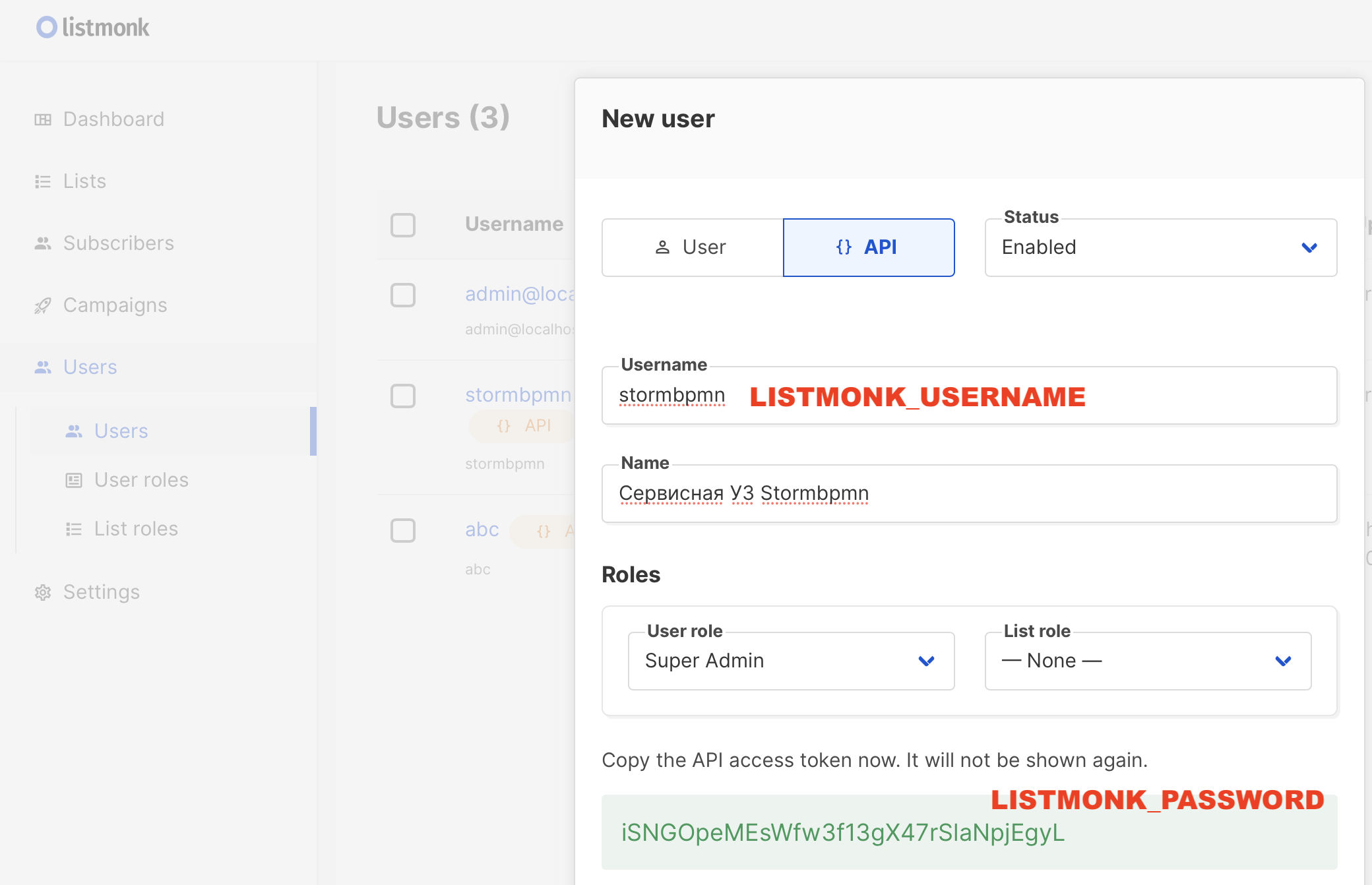

Создайте API пользователя:
- Users → New → Тип: API
- Роль: Super Admin
- Сохраните API токен

Переменные окружения для StormBPMN

EMAIL_PROVIDER=listmonk
LISTMONK_BASE_URL=http://localhost:9000/api
LISTMONK_USERNAME=stormbpmn  # имя API пользователя
LISTMONK_PASSWORD=api-token-here  # API токен

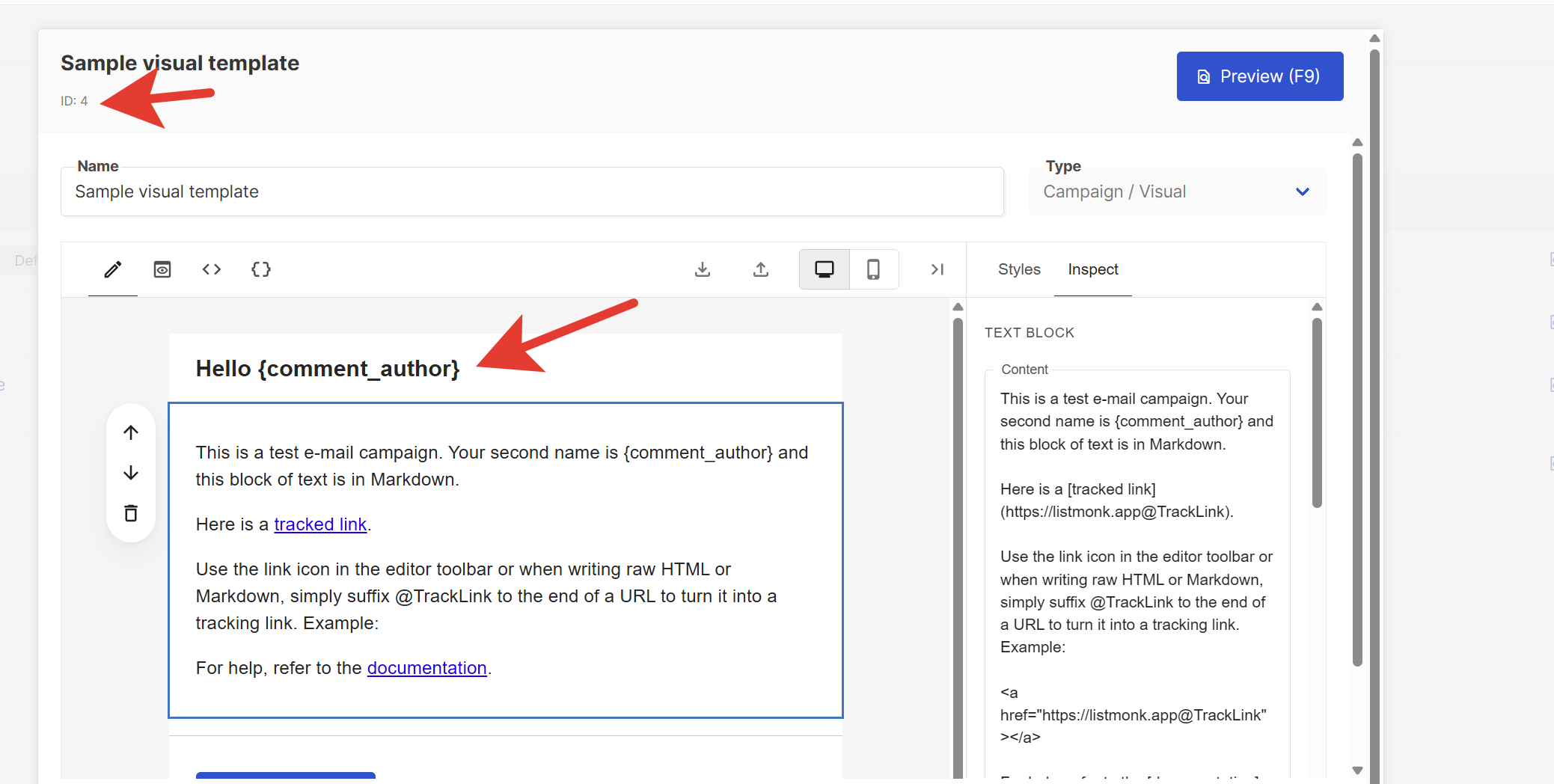

Шаблоны писем

Создайте шаблоны писем в listmonk по данным темам, используйте подстановку в шаблонах и зафиксируйте ID шаблона:

Шаблоны

Тип уведомления	Настройка в админке	Возможные подстановки
Новый комментарий	`commentEmailTemplateId`	`{comment_author}`, `{diagram_name}`, `{diagram_url}`, `{html_text}`
Запрос на согласование	`approvalTemplateId`	`{invite_author}`, `{diagram_name}`, `{diagram_url}`
Восстановление пароля	`restorePasswordTemplateId`	`{restoreCode}`
Согласование завершено	`approvalCompletedTemplateId`	`{diagram_name}`, `{diagram_url}`
Активация пользователя	`userActivationTemplateId`	`{activation_token}`
Приглашение к диаграмме	`secureUpdateTemplateId`	`{invite_author}`, `{diagram_name}`, `{diagram_url}`
Приглашение + регистрация	`inviteDiagramAndRegisterTemplateId`	`{invite_author}`, `{diagram_name}`, `{diagram_url}`, `{register_url}`
Приглашение в команду	`teamInviteTemplateId`	`{invite_author}`, `{team_name}`
Приглашение в команду + регистрация	`teamInviteAndRegisterTemplateId`	`{invite_author}`, `{team_name}`, `{register_url}`

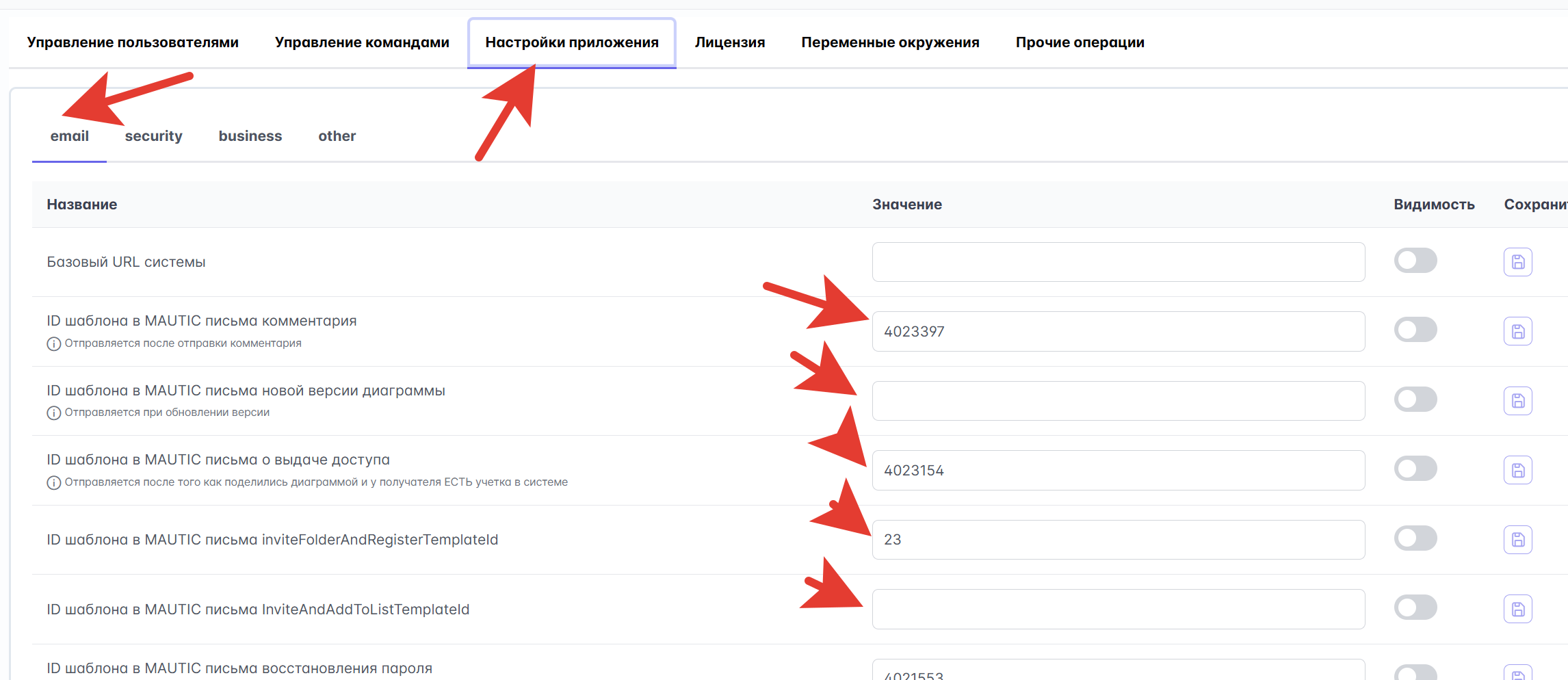

Укажите ID шаблон в адмнике Stormbpmn

Шаблоны в админке

Вариант 2: Простой SMTP

Переменные окружения

Параметр	Описание	Пример
EMAIL_PROVIDER	Включить простой SMTP	`smtp`
SMTP_HOST	SMTP хост	`smtp.company.com`
SMTP_PORT	SMTP порт	`587`
SMTP_USERNAME	SMTP пользователь	`stormbpmn@company.com`
SMTP_PASSWORD	SMTP пароль	`secure-password`
SMTP_FROM	Email отправителя	`stormbpmn@company.com`
SMTP_PROTOCOL	SMTP/STARTTLS/SMTPS. STARTTLS - по-умолчанию	`STARTTLS`
SMTP_USE_AUTH	true/false. Использовать авторизацию. true - по-умолчанию	`true`

Переменные окружения

EMAIL_PROVIDER=smtp
SMTP_PROTOCOL=
SMTP_HOST=
SMTP_PORT=
SMTP_USERNAME=
SMTP_PASSWORD=
SMTP_FROM=
SMTP_USE_AUTH=

Требуется перезагрузка

Все настройки SMTP применяются только после перезагрузки приложения.

Тестирование почтовых уведомлений

Для проверки отправки писем оставьте комментарий с содержимым:

@your.email@company.com test

Мониторинг и метрики

StormBPMN предоставляет метрики в формате Prometheus для мониторинга состояния системы.

Мониторинг — опциональный компонент

Prometheus и Grafana указаны как рекомендуемое решение, но не являются обязательными. Вы можете использовать любую систему мониторинга, совместимую с форматом метрик Prometheus, или существующую корпоративную инфраструктуру мониторинга.

Вариант 1: Prometheus + Grafana (рекомендуемый)

# docker-compose.yml для мониторинга
version: '3.8'
services:
  prometheus:
    image: prom/prometheus
    ports:
      - "9090:9090"
    volumes:
      - ./prometheus.yml:/etc/prometheus/prometheus.yml

  grafana:
    image: grafana/grafana
    ports:
      - "3000:3000"
    environment:
      - GF_SECURITY_ADMIN_PASSWORD=admin123

Вариант 2: Альтернативные системы мониторинга

StormBPMN совместим с любыми системами, поддерживающими сбор метрик в формате Prometheus:

Система	Описание	Примечание
Glaber	Форк Zabbix с поддержкой Prometheus	Подходит для импортозамещения
Zabbix	С prometheus-экспортером	Корпоративный стандарт
VictoriaMetrics	Высокопроизводительная альтернатива Prometheus	Для больших нагрузок
InfluxDB + Telegraf	Time-series база с агентом сбора	Универсальное решение

Настройка для Glaber / Zabbix

StormBPMN экспортирует метрики на эндпоинте /actuator/prometheus. Для подключения:

Настройте scrape-задачу на URL: http://stormbpmn-host:8082/actuator/prometheus
Интервал сбора: рекомендуется 15-30 секунд
Метрики включают: JVM, HTTP-запросы, бизнес-метрики приложения

Корпоративный мониторинг

Если в организации уже есть централизованная система мониторинга (Zabbix, Glaber, Nagios и др.), рекомендуется интегрироваться с ней, а не разворачивать отдельный Prometheus.

Подробная инструкция

Детальное руководство по настройке мониторинга: Мониторинг и поддержка

Безопасность и хардендинг

Обязательные меры безопасности

SSL/TLS - вся коммуникация только по HTTPS
Сильные пароли - для всех служебных аккаунтов
Сетевая изоляция - база данных в приватной сети
Регулярные обновления - ОС и контейнеров
Аудит доступа - логирование всех действий

SIEM-логирование

StormBPMN поддерживает отправку событий безопасности в SIEM-системы для анализа и обнаружения угроз.

Подробная инструкция

Полное руководство по безопасности: Информационная безопасность

Резервное копирование

Что необходимо резервировать

База данных PostgreSQL - все данные приложения
S3-хранилище - файлы и документы
Конфигурационные файлы - настройки и переменные окружения

Настройка бизнес-параметров

Основные параметры в административном интерфейсе (`/app/admin`)

Параметр	Описание	Рекомендация
enableCommonAssets	Общие элементы архитектуры для всех команд	Включить для больших организаций
enableCommonRoles	Общие роли для всех команд	Включить для унификации
enableCommonUsers	Общая оргструктура	Включить при централизованном управлении
allDiagramsAnonAccess	Анонимный доступ ко всем диаграммам	Отключить для безопасности
enableAnonSearchPage	Поиск для анонимных пользователей	По требованию бизнеса
autoEnableEnterpriseLicense	Автоматическая выдача лицензий	Включить для упрощения
autoJoinTeamId	Автоматическое добавление в команду	Указать ID основной команды
disableTeamPopUp	Отключить предложение создать команду	Включить при centralised управлении
disableTeamCreation	Запретить создание команд	Включить при строгом контроле

AI функции

Функции AI вызываются как REST API в формате OpenAI, поэтому требуется указать совместимый эндпоинт и токен.

Как включить:

В административном интерфейсе /app/admin перейдите в Настройки системы → Бизнес-логика → AI функции.
Активируйте переключатель "Включить автодополнение BPMN".
Укажите базовый URL сервиса AI (совместимый с OpenAI API).
Задайте токен для обращений к этому API.

Лицензионное требование

Автодополнение работает только при активированном модуле AI в лицензиях.

Настройка интерфейса и меню

Пользовательские пункты меню

StormBPMN позволяет добавить собственные пункты меню в правом верхнем углу интерфейса для быстрого доступа к важным ресурсам компании.

Доступ к настройке:

В административном интерфейсе (/app/admin) найдите параметр "Свои пункты меню" в группе "Интерфейс"
Настройка представляет собой JSON-массив объектов

Формат каждого пункта меню:

{
    "label": "Название пункта",
    "icon": "ИМЯ_ИКОНКИ",
    "link": "https://ссылка.на.ресурс",
    "type": "external"
}

Параметры:

label - отображаемое название пункта меню
icon - иконка из библиотеки PrimeVue (список доступен на primevue.org/iconsopen in new window)
link - URL для перехода
type - тип ссылки:
- external - открывается в новой вкладке

Примеры настройки:

База знаний и документация:

[
    {
        "label": "База знаний",
        "icon": "PrimeIcons.BOOK",
        "link": "https://docs.company.com",
        "type": "external"
    },
    {
        "label": "Внутренние стандарты",
        "icon": "PrimeIcons.FILE",
        "link": "https://standards.company.com",
        "type": "external"
    }
]

Обязательные настройки

Параметр	Описание	Пример
baseUrl	Базовый URL для ссылок в письмах	`https://stormbpmn.company.com`

Настройка видимости

Параметр "Настройка видимости" позволяет передавать значения на фронтенд. НЕ включайте для паролей и конфиденциальных данных!

Поддержка и помощь

Нужна помощь?

Если что-то не получается, напишите на help@stormbpmn.com или обратитесь к вашему менеджеру. Мы с радостью поможем с настройкой!

Когда обращаться за поддержкой:

Проблемы с интеграцией корпоративных систем
Вопросы по настройке безопасности
Проблемы с производительностью
Планирование масштабирования
Настройка сложных почтовых сценариев

Что подготовить перед обращением:

Логи приложения и инфраструктуры
Описание конфигурации системы
Скриншоты ошибок
Версии используемых компонентов
